Таблицы нагрузок

Пояснения к таблице нагрузок сварного настила SP

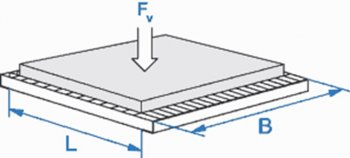

Fv - распределенная нагрузка в кг/кв.м.
fv - прогиб от распределенной нагрузки в см.

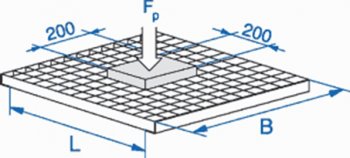

Fp - сосредоточенная нагрузка в кг., на площади 200*200 мм в центре решетки.
fp - прогиб от сосредоточенной нагрузки в см.



 *Цветом выделена нагрузка, прогиб при которой не превышает 4 мм. от принятой для расчета величины пролета.

Таблица нагрузок сварного решетчатого настила SP, из нержавеющей стали размер ячейки 34*38 (34х50)

Для ячеек размером 34х76 и 34х100 - использовать данные таблицы -5%

Размер (сечение) несущей полосы



Размер несущей полосы, мм (пролет, расстояние между опорами)

500

600

700

800

900

1 000

1 100

1 200

1 300

1 400

1 500

1 600

1 700

1 800

1 900

2 000

2 100

70*3

Fv

31 235

21 691

15 936

12 201

9 640

7 809

6 453

5 423

4 620

3 984

3 471

3 050

2 702

2 410

2 163

1 952

1 771

fv

0,04

0,06

0,09

0,11

0,14

0,18

0,22

0,26

0,30

0,35

0,40

0,46

0,52

0,58

0,65

0,72

0,79

Fp

2 431

1 945

1 621

1 389

1 215

1 080

972

884

810

748

695

648

608

572

540

512

486

fp

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,22

0,26

0,30

0,34

0,38

0,43

0,48

0,53

0,59

0,65

70*4

Fv

41 646

28 921

21 248

16 268

12 854

10 412

8 605

7 230

6 161

5 312

4 627

4 067

3 603

3 213

2 884

2 603

2 361

fv

0,04

0,06

0,09

0,11

0,14

0,18

0,22

0,26

0,30

0,35

0,40

0,46

0,52

0,58

0,65

0,72

0,79

Fp

3 241

2 593

2 161

1 852

1 621

1 440

1 296

1 179

1 080

997

926

864

810

763

720

682

648

fp

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,22

0,26

0,30

0,34

0,38

0,43

0,48

0,53

0,59

0,65

70*5

Fv

52 058

36 151

26 560

20 335

16 067

13 014

10 756

9 038

7 701

6 640

5 784

5 084

4 503

4 017

3 605

3 254

2 951

fv

0,04

0,06

0,09

0,11

0,14

0,18

0,22

0,26

0,30

0,35

0,40

0,46

0,52

0,58

0,65

0,72

0,79

Fp

4 051

3 241

2 701

2 315

2 026

1 801

1 621

1 473

1 350

1 247

1 158

1 080

1 013

953

900

853

810

fp

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,22

0,26

0,30

0,34

0,38

0,43

0,48

0,53

0,59

0,65

80*3

Fv

68 844

47 808

35 124

26 892

21 248

17 211

14 224

11 952

10 184

8 781

7 649

6 723

5 955

5 312

4 768

4 303

3 903

fv

0,03

0,05

0,07

0,09

0,11

0,14

0,17

0,20

0,24

0,27

0,31

0,36

0,40

0,45

0,50

0,56

0,61

Fp

5 182

4 146

3 455

2 961

2 591

2 303

2 073

1 884

1 727

1 594

1 481

1 382

1 296

1 219

1 152

1 091

1 036

fp

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,17

0,20

0,23

0,26

0,30

0,33

0,37

0,42

0,46

0,50

80*4

Fv

86 054

59 760

43 905

33 615

26 560

21 514

17 780

14 940

12 730

10 976

9 562

8 404

7 444

6 640

5 959

5 378

4 878

fv

0,03

0,05

0,07

0,09

0,11

0,14

0,17

0,20

0,24

0,27

0,31

0,36

0,40

0,45

0,50

0,56

0,61

Fp

6 478

5 182

4 318

3 701

3 239

2 879

2 591

2 355

2 159

1 993

1 851

1 727

1 619

1 524

1 439

1 364

1 296

fp

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,17

0,20

0,23

0,26

0,30

0,33

0,37

0,42

0,46

0,50

80*5

Fv

40 796

28 331

20 814

15 936

12 591

10 199

8 429

7 083

6 035

5 204

4 533

3 984

3 529

3 148

2 825

2 550

2 313

fv

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,23

0,26

0,31

0,35

0,40

0,45

0,51

0,56

0,63

0,69

Fp

3 121

2 497

2 081

1 783

1 560

1 387

1 248

1 135

1 040

960

892

832

780

734

694

657

624

fp

0,04

0,05

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,30

0,33

0,38

0,42

0,47

0,52

0,57

90*3

Fv

54 395

37 774

27 752

21 248

16 789

13 599

11 239

9 444

8 047

6 938

6 044

5 312

4 705

4 197

3 767

3 400

3 084

fv

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,23

0,26

0,31

0,35

0,40

0,45

0,51

0,56

0,63

0,69

Fp

4 161

3 329

2 774

2 378

2 081

1 849

1 664

1 513

1 387

1 280

1 189

1 110

1 040

979

925

876

832

fp

0,04

0,05

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,30

0,33

0,38

0,42

0,47

0,52

0,57

90*4

Fv

67 994

47 218

34 691

26 560

20 986

16 998

14 048

11 804

10 058

8 673

7 555

6 640

5 882

5 246

4 709

4 250

3 855

fv

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,23

0,26

0,31

0,35

0,40

0,45

0,51

0,56

0,63

0,69

Fp

5 201

4 161

3 468

2 972

2 601

2 312

2 081

1 891

1 734

1 600

1 486

1 387

1 300

1 224

1 156

1 095

1 040

fp

0,04

0,05

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,30

0,33

0,38

0,42

0,47

0,52

0,57

90*5

Fv

51 633

35 856

26 343

20 169

15 936

12 908

10 668

8 964

7 638

6 586

5 737

5 042

4 466

3 984

3 576

3 227

2 927

fv

0,03

0,05

0,07

0,09

0,11

0,14

0,17

0,20

0,24

0,27

0,31

0,36

0,40

0,45

0,50

0,56

0,61

Fp

3 887

3 109

2 591

2 221

1 943

1 727

1 555

1 413

1 296

1 196

1 110

1 036

972

914

864

818

777

fp

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,17

0,20

0,23

0,26

0,30

0,33

0,37

0,42

0,46

0,50

100*3

Fv

63 744

44 267

32 522

24 900

19 674

15 936

13 170

11 067

9 430

8 131

7 083

6 225

5 514

4 919

4 414

3 984

3 614

fv

0,03

0,05

0,06

0,08

0,10

0,13

0,15

0,18

0,21

0,25

0,28

0,32

0,36

0,41

0,45

0,50

0,55

Fp

4 720

3 776

3 147

2 697

2 360

2 098

1 888

1 716

1 573

1 452

1 349

1 259

1 180

1 111

1 049

994

944

fp

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,21

0,24

0,27

0,30

0,34

0,37

0,41

0,45

100*4

Fv

84 992

59 022

43 363

33 200

26 232

21 248

17 560

14 756

12 573

10 841

9 444

8 300

7 352

6 558

5 886

5 312

4 818

fv

0,03

0,05

0,06

0,08

0,10

0,13

0,15

0,18

0,21

0,25

0,28

0,32

0,36

0,41

0,45

0,50

0,55

Fp

6 294

5 035

4 196

3 596

3 147

2 797

2 517

2 289

2 098

1 936

1 798

1 678

1 573

1 481

1 399

1 325

1 259

fp

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,21

0,24

0,27

0,30

0,34

0,37

0,41

0,45

100*5

Fv

106 240

73 778

54 204

41 500

32 790

26 560

21 950

18 444

15 716

13 551

11 804

10 375

9 190

8 198

7 357

6 640

6 023

fv

0,03

0,05

0,06

0,08

0,10

0,13

0,15

0,18

0,21

0,25

0,28

0,32

0,36

0,41

0,45

0,50

0,55

Fp

7 867

6 294

5 245

4 495

3 934

3 496

3 147

2 861

2 622

2 421

2 248

2 098

1 967

1 851

1 748

1 656

1 573

fp

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,21

0,24

0,27

0,30

0,34

0,37

0,41

0,45

110*4

Fv

102 840

71 417

52 470

40 172

31 741

25 710

21 248

17 854

15 213

13 117

11 427

10 043

8 896

7 935

7 122

6 428

5 830

fv

0,03

0,04

0,06

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,29

0,33

0,37

0,41

0,46

0,50

Fp

7 479

5 983

4 986

4 274

3 739

3 324

2 992

2 720

2 493

2 301

2 137

1 994

1 870

1 760

1 662

1 575

1 496

fp

0,03

0,04

0,05

0,07

0,08

0,10

0,12

0,14

0,16

0,19

0,21

0,24

0,27

0,31

0,34

0,38

0,41

110*5

Fv

128 550

89 271

65 587

50 215

39 676

32 138

26 560

22 318

19 016

16 397

14 283

12 554

11 120

9 919

8 902

8 034

7 287

fv

0,03

0,04

0,06

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,29

0,33

0,37

0,41

0,46

0,50

Fp

9 349

7 479

6 232

5 342

4 674

4 155

3 739

3 400

3 116

2 877

2 671

2 493

2 337

2 200

2 077

1 968

1 870

fp

0,03

0,04

0,05

0,07

0,08

0,10

0,12

0,14

0,16

0,19

0,21

0,24

0,27

0,31

0,34

0,38

0,41

120*4

Fv

122 388

84 992

62 443

47 808

37 774

30 597

25 287

21 248

18 105

15 611

13 599

11 952

10 587

9 444

8 476

7 649

6 938

fv

0,03

0,04

0,05

0,07

0,08

0,10

0,13

0,15

0,18

0,20

0,23

0,27

0,30

0,34

0,38

0,42

0,46

Fp

8 738

6 991

5 825

4 993

4 369

3 884

3 495

3 178

2 913

2 689

2 497

2 330

2 185

2 056

1 942

1 840

1 748

fp

0,03

0,04

0,05

0,06

0,07

0,09

0,11

0,13

0,15

0,17

0,20

0,22

0,25

0,28

0,31

0,34

0,38

120*5

Fv

152 986

106 240

78 054

59 760

47 218

38 246

31 609

26 560

22 631

19 513

16 998

14 940

13 234

11 804

10 595

9 562

8 673

fv

0,03

0,04

0,05

0,07

0,08

0,10

0,13

0,15

0,18

0,20

0,23

0,27

0,30

0,34

0,38

0,42

0,46

Fp

10 923

8 738

7 282

6 242

5 461

4 855

4 369

3 972

3 641

3 361

3 121

2 913

2 731

2 570

2 427

2 300

2 185

fp

0,03

0,04

0,05

0,06

0,07

0,09

0,11

0,13

0,15

0,17

0,20

0,22

0,25

0,28

0,31

0,34

0,38

130*4

Fv

143 636

99 748

73 284

56 108

44 332

35 909

29 677

24 937

21 248

18 321

15 960

14 027

12 425

11 083

9 947

8 977

8 143

fv

0,02

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,16

0,19

0,22

0,25

0,28

0,31

0,35

0,39

0,42

Fp

10 065

8 052

6 710

5 751

5 032

4 473

4 026

3 660

3 355

3 097

2 876

2 684

2 516

2 368

2 237

2 119

2 013

fp

0,02

0,03

0,04

0,06

0,07

0,08

0,10

0,12

0,14

0,16

0,18

0,21

0,23

0,26

0,29

0,32

0,35

130*5

Fv

179 546

124 684

91 605

70 135

55 415

44 886

37 096

31 171

26 560

22 901

19 950

17 534

15 532

13 854

12 434

11 222

10 178

fv

0,02

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,16

0,19

0,22

0,25

0,28

0,31

0,35

0,39

0,42

Fp

12 581

10 065

8 387

7 189

6 291

5 592

5 032

4 575

4 194

3 871

3 595

3 355

3 145

2 960

2 796

2 649

2 516

fp

0,02

0,03

0,04

0,06

0,07

0,08

0,10

0,12

0,14

0,16

0,18

0,21

0,23

0,26

0,29

0,32

0,35

140*4

Fv

166 584

115 684

84 992

65 072

51 415

41 646

34 418

28 921

24 643

21 248

18 509

16 268

14 410

12 854

11 536

10 412

9 444

fv

0,02

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,20

0,23

0,26

0,29

0,32

0,36

0,39

Fp

11 469

9 175

7 646

6 554

5 734

5 097

4 588

4 171

3 823

3 529

3 277

3 058

2 867

2 699

2 549

2 415

2 294

fp

0,02

0,03

0,04

0,05

0,06

0,08

0,09

0,11

0,13

0,15

0,17

0,19

0,22

0,24

0,27

0,29

0,32

140*5

Fv

208 230

144 604

106 240

81 340

64 269

52 058

43 023

36 151

30 803

26 560

23 137

20 335

18 013

16 067

14 420

13 014

11 804

fv

0,02

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,20

0,23

0,26

0,29

0,32

0,36

0,39

Fp

14 336

11 469

9 557

8 192

7 168

6 372

5 734

5 213

4 779

4 411

4 096

3 823

3 584

3 373

3 186

3 018

2 867

fp

0,02

0,03

0,04

0,05

0,06

0,08

0,09

0,11

0,13

0,15

0,17

0,19

0,22

0,24

0,27

0,29

0,32


Таблица нагрузок сварного решетчатого настила SP, размер ячейки 68*38 (68х50)

Для ячеек размером 68х76, 68х100 - использовать данные таблицы -5%

Размер (сечение) несущей полосы



Размер несущей полосы, мм (пролет, расстояние между опорами)

500

600

700

800

900

1 000

1 100

1 200

1 300

1 400

1 500

1 600

1 700

1 800

1 900

2 000

2 100

70*3

Fv

15 617

10 845

7 968

6 101

4 820

3 904

3 227

2 711

2 310

1 992

1 735

1 525

1 351

1 205

1 082

976

885

fv

0,04

0,06

0,09

0,11

0,14

0,18

0,22

0,26

0,30

0,35

0,40

0,46

0,52

0,58

0,65

0,72

0,79

Fp

1 475

1 180

983

843

738

656

590

536

492

454

421

393

369

347

328

311

295

fp

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,22

0,26

0,30

0,34

0,38

0,43

0,48

0,53

0,59

0,65

70*4

Fv

20 823

14 460

10 624

8 134

6 427

5 206

4 302

3 615

3 080

2 656

2 314

2 034

1 801

1 607

1 442

1 301

1 180

fv

0,04

0,06

0,09

0,11

0,14

0,18

0,22

0,26

0,30

0,35

0,40

0,46

0,52

0,58

0,65

0,72

0,79

Fp

1 967

1 573

1 311

1 124

983

874

787

715

656

605

562

524

492

463

437

414

393

fp

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,22

0,26

0,30

0,34

0,38

0,43

0,48

0,53

0,59

0,65

70*5

Fv

26 029

18 076

13 280

10 168

8 034

6 507

5 378

4 519

3 850

3 320

2 892

2 542

2 252

2 008

1 803

1 627

1 476

fv

0,04

0,06

0,09

0,11

0,14

0,18

0,22

0,26

0,30

0,35

0,40

0,46

0,52

0,58

0,65

0,72

0,79

Fp

2 458

1 967

1 639

1 405

1 229

1 093

983

894

819

756

702

656

615

578

546

518

492

fp

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,22

0,26

0,30

0,34

0,38

0,43

0,48

0,53

0,59

0,65

80*3

Fv

20 398

14 165

10 407

7 968

6 296

5 100

4 214

3 541

3 017

2 602

2 266

1 992

1 765

1 574

1 413

1 275

1 156

fv

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,23

0,26

0,31

0,35

0,40

0,45

0,51

0,56

0,63

0,69

Fp

1 872

1 498

1 248

1 070

936

832

749

681

624

576

535

499

468

441

416

394

374

fp

0,04

0,05

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,30

0,33

0,38

0,42

0,47

0,52

0,57

80*4

Fv

27 197

18 887

13 876

10 624

8 394

6 799

5 619

4 722

4 023

3 469

3 022

2 656

2 353

2 099

1 883

1 700

1 542

fv

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,23

0,26

0,31

0,35

0,40

0,45

0,51

0,56

0,63

0,69

Fp

2 497

1 997

1 664

1 427

1 248

1 110

999

908

832

768

713

666

624

587

555

526

499

fp

0,04

0,05

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,30

0,33

0,38

0,42

0,47

0,52

0,57

80*5

Fv

33 997

23 609

17 345

13 280

10 493

8 499

7 024

5 902

5 029

4 336

3 777

3 320

2 941

2 623

2 354

2 125

1 927

fv

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,23

0,26

0,31

0,35

0,40

0,45

0,51

0,56

0,63

0,69

Fp

3 121

2 497

2 081

1 783

1 560

1 387

1 248

1 135

1 040

960

892

832

780

734

694

657

624

fp

0,04

0,05

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,30

0,33

0,38

0,42

0,47

0,52

0,57

90*3

Fv

25 816

17 928

13 172

10 085

7 968

6 454

5 334

4 482

3 819

3 293

2 868

2 521

2 233

1 992

1 788

1 614

1 464

fv

0,03

0,05

0,07

0,09

0,11

0,14

0,17

0,20

0,24

0,27

0,31

0,36

0,40

0,45

0,50

0,56

0,61

Fp

2 307

1 845

1 538

1 318

1 153

1 025

923

839

769

710

659

615

577

543

513

486

461

fp

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,17

0,20

0,23

0,26

0,30

0,33

0,37

0,42

0,46

0,50

90*4

Fv

34 422

23 904

17 562

13 446

10 624

8 605

7 112

5 976

5 092

4 391

3 825

3 362

2 978

2 656

2 384

2 151

1 951

fv

0,03

0,05

0,07

0,09

0,11

0,14

0,17

0,20

0,24

0,27

0,31

0,36

0,40

0,45

0,50

0,56

0,61

Fp

3 076

2 460

2 050

1 757

1 538

1 367

1 230

1 118

1 025

946

879

820

769

724

683

647

615

fp

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,17

0,20

0,23

0,26

0,30

0,33

0,37

0,42

0,46

0,50

90*5

Fv

43 027

29 880

21 953

16 808

13 280

10 757

8 890

7 470

6 365

5 488

4 781

4 202

3 722

3 320

2 980

2 689

2 439

fv

0,03

0,05

0,07

0,09

0,11

0,14

0,17

0,20

0,24

0,27

0,31

0,36

0,40

0,45

0,50

0,56

0,61

Fp

3 844

3 076

2 563

2 197

1 922

1 709

1 538

1 398

1 281

1 183

1 098

1 025

961

905

854

809

769

fp

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,17

0,20

0,23

0,26

0,30

0,33

0,37

0,42

0,46

0,50

100*3

Fv

31 872

22 133

16 261

12 450

9 837

7 968

6 585

5 533

4 715

4 065

3 541

3 113

2 757

2 459

2 207

1 992

1 807

fv

0,03

0,05

0,06

0,08

0,10

0,13

0,15

0,18

0,21

0,25

0,28

0,32

0,36

0,41

0,45

0,50

0,55

Fp

2 770

2 216

1 846

1 583

1 385

1 231

1 108

1 007

923

852

791

739

692

652

615

583

554

fp

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,21

0,24

0,27

0,30

0,34

0,37

0,41

0,45

100*4

Fv

42 496

29 511

21 682

16 600

13 116

10 624

8 780

7 378

6 286

5 420

4 722

4 150

3 676

3 279

2 943

2 656

2 409

fv

0,03

0,05

0,06

0,08

0,10

0,13

0,15

0,18

0,21

0,25

0,28

0,32

0,36

0,41

0,45

0,50

0,55

Fp

3 693

2 954

2 462

2 110

1 846

1 641

1 477

1 343

1 231

1 136

1 055

985

923

869

821

777

739

fp

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,21

0,24

0,27

0,30

0,34

0,37

0,41

0,45

100*5

Fv

53 120

36 889

27 102

20 750

16 395

13 280

10 975

9 222

7 858

6 776

5 902

5 188

4 595

4 099

3 679

3 320

3 011

fv

0,03

0,05

0,06

0,08

0,10

0,13

0,15

0,18

0,21

0,25

0,28

0,32

0,36

0,41

0,45

0,50

0,55

Fp

4 616

3 693

3 077

2 638

2 308

2 052

1 846

1 679

1 539

1 420

1 319

1 231

1 154

1 086

1 026

972

923

fp

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,21

0,24

0,27

0,30

0,34

0,37

0,41

0,45

110*4

Fv

51 420

35 708

26 235

20 086

15 870

12 855

10 624

8 927

7 607

6 559

5 713

5 022

4 448

3 968

3 561

3 214

2 915

fv

0,03

0,04

0,06

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,29

0,33

0,37

0,41

0,46

0,50

Fp

4 332

3 466

2 888

2 475

2 166

1 925

1 733

1 575

1 444

1 333

1 238

1 155

1 083

1 019

963

912

866

fp

0,03

0,04

0,05

0,07

0,08

0,10

0,12

0,14

0,16

0,19

0,21

0,24

0,27

0,31

0,34

0,38

0,41

110*5

Fv

64 275

44 636

32 793

25 108

19 838

16 069

13 280

11 159

9 508

8 198

7 142

6 277

5 560

4 960

4 451

4 017

3 644

fv

0,03

0,04

0,06

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,29

0,33

0,37

0,41

0,46

0,50

Fp

5 415

4 332

3 610

3 094

2 708

2 407

2 166

1 969

1 805

1 666

1 547

1 444

1 354

1 274

1 203

1 140

1 083

fp

0,03

0,04

0,05

0,07

0,08

0,10

0,12

0,14

0,16

0,19

0,21

0,24

0,27

0,31

0,34

0,38

0,41

120*4

Fv

61 194

42 496

31 222

23 904

18 887

15 299

12 643

10 624

9 052

7 805

6 799

5 976

5 294

4 722

4 238

3 825

3 469

fv

0,03

0,04

0,05

0,07

0,08

0,10

0,13

0,15

0,18

0,20

0,23

0,27

0,30

0,34

0,38

0,42

0,46

Fp

4 993

3 995

3 329

2 853

2 497

2 219

1 997

1 816

1 664

1 536

1 427

1 332

1 248

1 175

1 110

1 051

999

fp

0,03

0,04

0,05

0,06

0,07

0,09

0,11

0,13

0,15

0,17

0,20

0,22

0,25

0,28

0,31

0,34

0,38

120*5

Fv

76 493

53 120

39 027

29 880

23 609

19 123

15 804

13 280

11 316

9 757

8 499

7 470

6 617

5 902

5 297

4 781

4 336

fv

0,03

0,04

0,05

0,07

0,08

0,10

0,13

0,15

0,18

0,20

0,23

0,27

0,30

0,34

0,38

0,42

0,46

Fp

6 242

4 993

4 161

3 567

3 121

2 774

2 497

2 270

2 081

1 920

1 783

1 664

1 560

1 469

1 387

1 314

1 248

fp

0,03

0,04

0,05

0,06

0,07

0,09

0,11

0,13

0,15

0,17

0,20

0,22

0,25

0,28

0,31

0,34

0,38

130*4

Fv

71 818

49 874

36 642

28 054

22 166

17 955

14 838

12 468

10 624

9 160

7 980

7 014

6 213

5 542

4 974

4 489

4 071

fv

0,02

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,16

0,19

0,22

0,25

0,28

0,31

0,35

0,39

0,42

Fp

5 670

4 536

3 780

3 240

2 835

2 520

2 268

2 062

1 890

1 745

1 620

1 512

1 417

1 334

1 260

1 194

1 134

fp

0,02

0,03

0,04

0,06

0,07

0,08

0,10

0,12

0,14

0,16

0,18

0,21

0,23

0,26

0,29

0,32

0,35

130*5

Fv

89 773

62 342

45 802

35 068

27 708

22 443

18 548

15 586

13 280

11 451

9 975

8 767

7 766

6 927

6 217

5 611

5 089

fv

0,02

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,16

0,19

0,22

0,25

0,28

0,31

0,35

0,39

0,42

Fp

7 087

5 670

4 725

4 050

3 544

3 150

2 835

2 577

2 362

2 181

2 025

1 890

1 772

1 668

1 575

1 492

1 417

fp

0,02

0,03

0,04

0,06

0,07

0,08

0,10

0,12

0,14

0,16

0,18

0,21

0,23

0,26

0,29

0,32

0,35

140*4

Fv

83 292

57 842

42 496

32 536

25 707

20 823

17 209

14 460

12 321

10 624

9 255

8 134

7 205

6 427

5 768

5 206

4 722

fv

0,02

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,20

0,23

0,26

0,29

0,32

0,36

0,39

Fp

6 372

5 097

4 248

3 641

3 186

2 832

2 549

2 317

2 124

1 961

1 820

1 699

1 593

1 499

1 416

1 341

1 274

fp

0,02

0,03

0,04

0,05

0,06

0,08

0,09

0,11

0,13

0,15

0,17

0,19

0,22

0,24

0,27

0,29

0,32

140*5

Fv

104 115

72 302

53 120

40 670

32 134

26 029

21 511

18 076

15 402

13 280

11 568

10 168

9 007

8 034

7 210

6 507

5 902

fv

0,02

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,20

0,23

0,26

0,29

0,32

0,36

0,39

Fp

7 965

6 372

5 310

4 551

3 982

3 540

3 186

2 896

2 655

2 451

2 276

2 124

1 991

1 874

1 770

1 677

1 593

fp

0,02

0,03

0,04

0,05

0,06

0,08

0,09

0,11

0,13

0,15

0,17

0,19

0,22

0,24

0,27

0,29

0,32


Таблица нагрузок сварного решетчатого настила SP, размер ячейки 102*38 (102х50)

Для ячеек размером 102х76, 102х100 использовать данные таблицы -5%

Размер (сечение) несущей полосы



Размер несущей полосы, мм (пролет, расстояние между опорами)

500

600

700

800

900

1 000

1 100

1 200

1 300

1 400

1 500

1 600

1 700

1 800

1 900

2 000

2 100

70*3

Fv

10 412

7 230

5 312

4 067

3 213

2 603

2 151

1 808

1 540

1 328

1 157

1 017

901

803

721

651

590

fv

0,04

0,06

0,09

0,11

0,14

0,18

0,22

0,26

0,30

0,35

0,40

0,46

0,52

0,58

0,65

0,72

0,79

Fp

1 156

925

771

661

578

514

463

421

385

356

330

308

289

272

257

243

231

fp

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,22

0,26

0,30

0,34

0,38

0,43

0,48

0,53

0,59

0,65

70*4

Fv

13 882

9 640

7 083

5 423

4 285

3 471

2 868

2 410

2 054

1 771

1 542

1 356

1 201

1 071

961

868

787

fv

0,04

0,06

0,09

0,11

0,14

0,18

0,22

0,26

0,30

0,35

0,40

0,46

0,52

0,58

0,65

0,72

0,79

Fp

1 542

1 234

1 028

881

771

685

617

561

514

474

441

411

385

363

343

325

308

fp

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,22

0,26

0,30

0,34

0,38

0,43

0,48

0,53

0,59

0,65

70*5

Fv

17 353

12 050

8 853

6 778

5 356

4 338

3 585

3 013

2 567

2 213

1 928

1 695

1 501

1 339

1 202

1 085

984

fv

0,04

0,06

0,09

0,11

0,14

0,18

0,22

0,26

0,30

0,35

0,40

0,46

0,52

0,58

0,65

0,72

0,79

Fp

1 927

1 542

1 285

1 101

964

857

771

701

642

593

551

514

482

454

428

406

385

fp

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,22

0,26

0,30

0,34

0,38

0,43

0,48

0,53

0,59

0,65

80*3

Fv

13 599

9 444

6 938

5 312

4 197

3 400

2 810

2 361

2 012

1 735

1 511

1 328

1 176

1 049

942

850

771

fv

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,23

0,26

0,31

0,35

0,40

0,45

0,51

0,56

0,63

0,69

Fp

1 456

1 165

971

832

728

647

583

530

485

448

416

388

364

343

324

307

291

fp

0,04

0,05

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,30

0,33

0,38

0,42

0,47

0,52

0,57

80*4

Fv

18 132

12 591

9 251

7 083

5 596

4 533

3 746

3 148

2 682

2 313

2 015

1 771

1 568

1 399

1 256

1 133

1 028

fv

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,23

0,26

0,31

0,35

0,40

0,45

0,51

0,56

0,63

0,69

Fp

1 942

1 553

1 295

1 110

971

863

777

706

647

597

555

518

485

457

432

409

388

fp

0,04

0,05

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,30

0,33

0,38

0,42

0,47

0,52

0,57

80*5

Fv

22 665

15 739

11 564

8 853

6 995

5 666

4 683

3 935

3 353

2 891

2 518

2 213

1 961

1 749

1 570

1 417

1 285

fv

0,04

0,06

0,08

0,10

0,13

0,16

0,19

0,23

0,26

0,31

0,35

0,40

0,45

0,51

0,56

0,63

0,69

Fp

2 427

1 942

1 618

1 387

1 214

1 079

971

883

809

747

694

647

607

571

539

511

485

fp

0,04

0,05

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,30

0,33

0,38

0,42

0,47

0,52

0,57

90*3

Fv

17 211

11 952

8 781

6 723

5 312

4 303

3 556

2 988

2 546

2 195

1 912

1 681

1 489

1 328

1 192

1 076

976

fv

0,03

0,05

0,07

0,09

0,11

0,14

0,17

0,20

0,24

0,27

0,31

0,36

0,40

0,45

0,50

0,56

0,61

Fp

1 780

1 424

1 187

1 017

890

791

712

647

593

548

509

475

445

419

396

375

356

fp

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,17

0,20

0,23

0,26

0,30

0,33

0,37

0,42

0,46

0,50

90*4

Fv

22 948

15 936

11 708

8 964

7 083

5 737

4 741

3 984

3 395

2 927

2 550

2 241

1 985

1 771

1 589

1 434

1 301

fv

0,03

0,05

0,07

0,09

0,11

0,14

0,17

0,20

0,24

0,27

0,31

0,36

0,40

0,45

0,50

0,56

0,61

Fp

2 373

1 899

1 582

1 356

1 187

1 055

949

863

791

730

678

633

593

558

527

500

475

fp

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,17

0,20

0,23

0,26

0,30

0,33

0,37

0,42

0,46

0,50

90*5

Fv

28 685

19 920

14 635

11 205

8 853

7 171

5 927

4 980

4 243

3 659

3 187

2 801

2 481

2 213

1 986

1 793

1 626

fv

0,03

0,05

0,07

0,09

0,11

0,14

0,17

0,20

0,24

0,27

0,31

0,36

0,40

0,45

0,50

0,56

0,61

Fp

2 967

2 373

1 978

1 695

1 483

1 319

1 187

1 079

989

913

848

791

742

698

659

625

593

fp

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,17

0,20

0,23

0,26

0,30

0,33

0,37

0,42

0,46

0,50

100*3

Fv

21 248

14 756

10 841

8 300

6 558

5 312

4 390

3 689

3 143

2 710

2 361

2 075

1 838

1 640

1 471

1 328

1 205

fv

0,03

0,05

0,06

0,08

0,10

0,13

0,15

0,18

0,21

0,25

0,28

0,32

0,36

0,41

0,45

0,50

0,55

Fp

2 120

1 696

1 413

1 211

1 060

942

848

771

707

652

606

565

530

499

471

446

424

fp

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,21

0,24

0,27

0,30

0,34

0,37

0,41

0,45

100*4

Fv

28 331

19 674

14 454

11 067

8 744

7 083

5 853

4 919

4 191

3 614

3 148

2 767

2 451

2 186

1 962

1 771

1 606

fv

0,03

0,05

0,06

0,08

0,10

0,13

0,15

0,18

0,21

0,25

0,28

0,32

0,36

0,41

0,45

0,50

0,55

Fp

2 826

2 261

1 884

1 615

1 413

1 256

1 130

1 028

942

870

807

754

707

665

628

595

565

fp

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,21

0,24

0,27

0,30

0,34

0,37

0,41

0,45

100*5

Fv

35 413

24 593

18 068

13 833

10 930

8 853

7 317

6 148

5 239

4 517

3 935

3 458

3 063

2 733

2 452

2 213

2 008

fv

0,03

0,05

0,06

0,08

0,10

0,13

0,15

0,18

0,21

0,25

0,28

0,32

0,36

0,41

0,45

0,50

0,55

Fp

3 533

2 826

2 355

2 019

1 766

1 570

1 413

1 285

1 178

1 087

1 009

942

883

831

785

744

707

fp

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,21

0,24

0,27

0,30

0,34

0,37

0,41

0,45

110*4

Fv

34 280

23 806

17 490

13 391

10 580

8 570

7 083

5 951

5 071

4 372

3 809

3 348

2 965

2 645

2 374

2 143

1 943

fv

0,03

0,04

0,06

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,29

0,33

0,37

0,41

0,46

0,50

Fp

3 283

2 627

2 189

1 876

1 642

1 459

1 313

1 194

1 094

1 010

938

876

821

773

730

691

657

fp

0,03

0,04

0,05

0,07

0,08

0,10

0,12

0,14

0,16

0,19

0,21

0,24

0,27

0,31

0,34

0,38

0,41

110*5

Fv

42 850

29 757

21 862

16 738

13 225

10 713

8 853

7 439

6 339

5 466

4 761

4 185

3 707

3 306

2 967

2 678

2 429

fv

0,03

0,04

0,06

0,07

0,09

0,11

0,14

0,16

0,19

0,22

0,26

0,29

0,33

0,37

0,41

0,46

0,50

Fp

4 104

3 283

2 736

2 345

2 052

1 824

1 642

1 492

1 368

1 263

1 173

1 094

1 026

966

912

864

821

fp

0,03

0,04

0,05

0,07

0,08

0,10

0,12

0,14

0,16

0,19

0,21

0,24

0,27

0,31

0,34

0,38

0,41

120*4

Fv

40 796

28 331

20 814

15 936

12 591

10 199

8 429

7 083

6 035

5 204

4 533

3 984

3 529

3 148

2 825

2 550

2 313

fv

0,03

0,04

0,05

0,07

0,08

0,10

0,13

0,15

0,18

0,20

0,23

0,27

0,30

0,34

0,38

0,42

0,46

Fp

3 745

2 996

2 497

2 140

1 872

1 664

1 498

1 362

1 248

1 152

1 070

999

936

881

832

788

749

fp

0,03

0,04

0,05

0,06

0,07

0,09

0,11

0,13

0,15

0,17

0,20

0,22

0,25

0,28

0,31

0,34

0,38

120*5

Fv

50 995

35 413

26 018

19 920

15 739

12 749

10 536

8 853

7 544

6 504

5 666

4 980

4 411

3 935

3 532

3 187

2 891

fv

0,03

0,04

0,05

0,07

0,08

0,10

0,13

0,15

0,18

0,20

0,23

0,27

0,30

0,34

0,38

0,42

0,46

Fp

4 681

3 745

3 121

2 675

2 341

2 081

1 872

1 702

1 560

1 440

1 337

1 248

1 170

1 101

1 040

986

936

fp

0,03

0,04

0,05

0,06

0,07

0,09

0,11

0,13

0,15

0,17

0,20

0,22

0,25

0,28

0,31

0,34

0,38

130*4

Fv

47 879

33 249

24 428

18 703

14 777

11 970

9 892

8 312

7 083

6 107

5 320

4 676

4 142

3 694

3 316

2 992

2 714

fv

0,02

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,16

0,19

0,22

0,25

0,28

0,31

0,35

0,39

0,42

Fp

4 205

3 364

2 803

2 403

2 102

1 869

1 682

1 529

1 402

1 294

1 201

1 121

1 051

989

934

885

841

fp

0,02

0,03

0,04

0,06

0,07

0,08

0,10

0,12

0,14

0,16

0,18

0,21

0,23

0,26

0,29

0,32

0,35

130*5

Fv

59 849

41 561

30 535

23 378

18 472

14 962

12 365

10 390

8 853

7 634

6 650

5 845

5 177

4 618

4 145

3 741

3 393

fv

0,02

0,03

0,05

0,06

0,08

0,10

0,12

0,14

0,16

0,19

0,22

0,25

0,28

0,31

0,35

0,39

0,42

Fp

5 256

4 205

3 504

3 003

2 628

2 336

2 102

1 911

1 752

1 617

1 502

1 402

1 314

1 237

1 168

1 106

1 051

fp

0,02

0,03

0,04

0,06

0,07

0,08

0,10

0,12

0,14

0,16

0,18

0,21

0,23

0,26

0,29

0,32

0,35

140*4

Fv

55 528

38 561

28 331

21 691

17 138

13 882

11 473

9 640

8 214

7 083

6 170

5 423

4 803

4 285

3 845

3 471

3 148

fv

0,02

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,20

0,23

0,26

0,29

0,32

0,36

0,39

Fp

4 673

3 738

3 115

2 670

2 336

2 077

1 869

1 699

1 558

1 438

1 335

1 246

1 168

1 099

1 038

984

935

fp

0,02

0,03

0,04

0,05

0,06

0,08

0,09

0,11

0,13

0,15

0,17

0,19

0,22

0,24

0,27

0,29

0,32

140*5

Fv

69 410

48 201

35 413

27 113

21 423

17 353

14 341

12 050

10 268

8 853

7 712

6 778

6 004

5 356

4 807

4 338

3 935

fv

0,02

0,03

0,04

0,06

0,07

0,09

0,11

0,13

0,15

0,18

0,20

0,23

0,26

0,29

0,32

0,36

0,39

Fp

5 841

4 673

3 894

3 338

2 920

2 596

2 336

2 124

1 947

1 797

1 669

1 558

1 460

1 374

1 298

1 230

1 168

fp

0,02

0,03

0,04

0,05

0,06

0,08

0,09

0,11

0,13

0,15

0,17

0,19

0,22

0,24

0,27

0,29

0,32
