Прессованный настил из нержавеющих сталей

Типы и размеры прессованного настила Р

Максимальные размеры настила по несущей полосе 3000 мм, по связующей полосе 1000 мм.

В качестве несущей полосы используется резаная полоса из рулонной стали следующих размеров (высота х толщина, мм): 30*2, 30*3, 30*4, 30*5, 40*3, 40*4, 40*5, 50*3, 50*4, 50*5, 60*3, 60*4, 60*5. По согласованию с Заказчиком возможно изготовление настила с другой высотой несущей полосы.

Зубья противоскольжения могут быть расположены по всей длине несущей полосы или по всей длине связующей полосы, или по всей длине и связующей, и несущей полосы.

Зубья противоскольжения могут иметь различную форму.

Расположение и форма зубьев согласовывается с заказчиком.

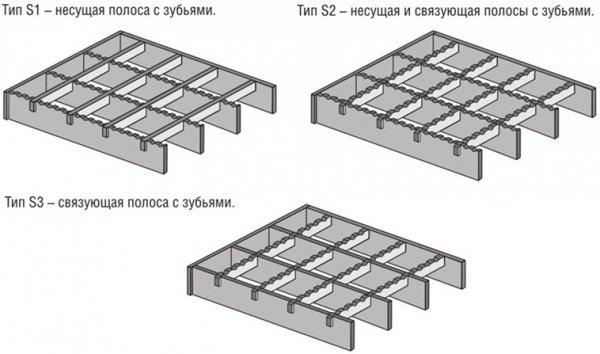

Виды и обозначение зубьев противоскольжения.

Связующая полоса имеет размеры 9х2 мм.

Длина связующей полосы от 100 до 1000 мм.

Шаг связующей полосы может быть 33 или 44 мм.

Шаг несущей полосы 34 или 44 мм.

Обрамление выполняется из стальной полосы толщиной от 2,0 до 5,0 мм.

Типы обрамления сварного решётчатого настила для больших нагрузок.

ТИП А Стандартный тип обрамления. Высота обрамления равна высоте несущей полосы. Настил обрамляется по периметру.
ТИП В Высота обрамления ниже на 5 мм высоты несущей полосы. Обрамляются торцы полос.
ТИП D Обрамляются торцы полос. Используется в качестве защитного ребра на площадках технического обслуживания.
ТИП Е Обрамляются торцы полос. Используют в случаях, если высота несущей полосы ниже высоты опорного профиля
